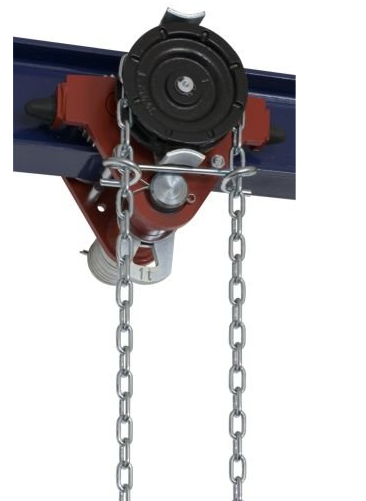

Kočka jednonosníková s ručním pohonem Z420-A/1,6 t/3 m

typ Z 420A / 1,6 t
zdvih 3 m
použití jako kočky s ručně ovládaným pojezdem pro zavěšení zdvihadel BRANO, případně zdvihadel jiných značek odpovídající nosnosti
slouží k přemisťování břemen v prostoru jeřábové dráhy
jako součást obslužných zdvihadel pro montážní a údržbářské práce v technologických zařízeních všeho druhu
možnost používání také v prostředí s nebezpečím výbuchu (označení NEXP)
jednoduchá konstrukce, snadné přizpůsobení kočky šířce jeřábové dráhy
snadná obsluha
minimální nároky na údržbu
jednonosníková kočka je určena pro pojezd po horizontální jeřábové dráze
může pojíždět jak po profilech s šikmou přírubou (válcované " I " profily), tak po profilech s rovnou přírubou (profily typu " IPE, HEA, HEB, HEM ")

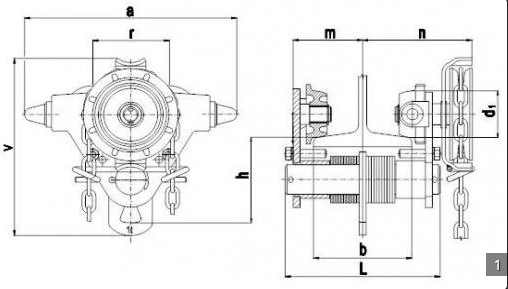

Typ	Nosnost (t)	Hlavní rozměry (mm)								Nosník (I, IPE, HEA, HEB, HEM)
Typ	Nosnost (t)	a	h	L	v	d1	r	m	n	b	R
Z 420A	1 ***	245	100	178	209	55	87	52- 80	99- 126	50- 113	1000
Z 420B		245	100	286	209	55	87	52- 134	99- 180	50- 226 * 50- 143 **	1000
Z 420 R-A		245	100	178	177	55	87	52- 80	-	50- 113	1000
Z 420 R-B		245	100	286	177	55	87	52- 134	-	50- 226 * 50- 143 **	1000
Z 420A	1,6	350	121,5	212	269	100	140	80- 91	168- 175	58- 113	1700
Z 420B	1,6	350	121,5	324	269	100	140	80- 145	168- 230	58- 226	1700
Z 420A	3,2	435	134	239	309	133	170	86- 97	178- 189	82- 125	2500
Z 420B	3,2	435	134	340	309	133	170	86- 146	178- 238	82- 226	2500
Z 420A	5	505	149	275	391	148	218	101- 116	199- 214	90- 137	2800
Z 420B	5	505	149	364	391	148	218	101- 162	199- 260	90- 226	2800
Z 420	7,5	685	248	415	432,5	196	300	150- 186	294- 330	125- 185	5000
Z 420	10	765	278	448	503,5	228	328	160- 193	306- 339	125- 185	9000

b - rozsah šířky příruby nosníku
R - minimální poloměr zakřivení pojezdové dráhy

* pro IPE, HEA, HEB

** pro I - šikmá příruba

*** není vhodné pro profil HEM

Typ	Nosnost (t)	Ovládací síla pro pojezd ** (N)	Pojezdová rychlost * (m/min)	Hmotnost (kg)
Z 420-A	1	250	4,8	8,6
Z 420-B		250	4,8	10
Z 420R-A		-	-	6
Z 420R-B		-	-	6,8
Z 420-A	1,6	150	2,25	25,7
Z 420-B	1,6	150	2,25	26,7
Z 420-A	3,2	280	2,3	34,2
Z 420-B	3,2	280	2,3	35,7
Z 420-A	5	350	1,8	53
Z 420-B	5	350	1,8	54,5
Z 420	7,5	500	5,97	124,2
Z 420	10	500	7,3	179,5
* vypočteno za předpokladu odvinutí 30 m ručního řetězu za minutu. Ruční řetěz pro všechny nosnosti Ø 4x20 ** u koček nosností 3,2-10t je nutno při zatížení břemeny blízkými jmenovité nosnosti zajistit obsluhu dvěma osobam
